تعارف

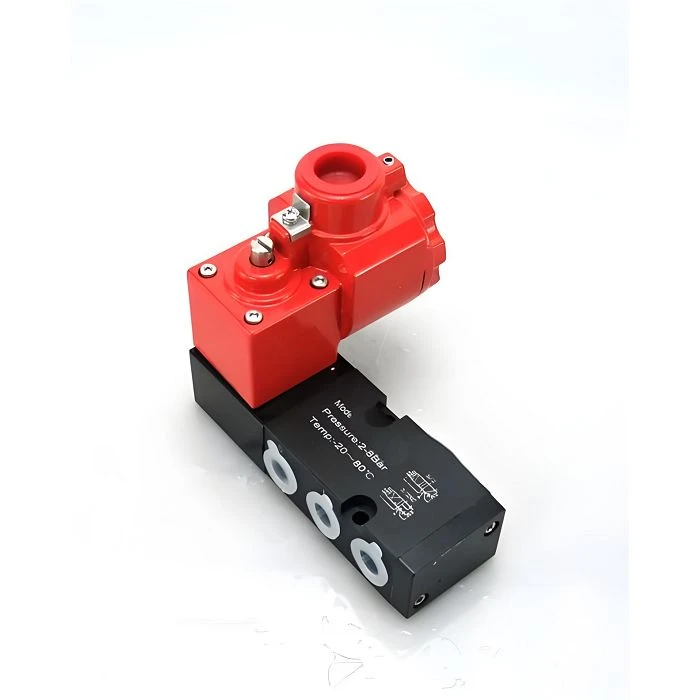

ایک ڈائریکٹ-ایکشن ایکسپلوژن-پروف سولینائیڈ والو ایک کنٹرول عنصر ہے جس میں والو کور براہ راست ایک برقی مقناطیسی کوائل کے ذریعے چلایا جاتا ہے، جو بغیر پائلٹ گیس کے ذریعہ کے گیس کے راستے کے کھلنے اور بند ہونے کو کنٹرول کرنے کے لیے استعمال ہوتا ہے۔
تفصیلات
TYPE 1
|
سٹینلیس سٹیل 316 فلیم پروف کوائل، IP67، CNOMO-30 کنکشن |
|
|
ورکنگ وولٹیج |
24/110 VDC-3.5W؛ 110/120/220/240VAC-4VA(50/60HZ) |
|
ورکنگ میڈیم |
40μm سے کم فلٹر شدہ اور خشک ہوا، 0-8 بار |
|
بہاؤ کی شرح (آرفیس) |
CV=0.08(1.3mm)، اختیاری CV=0.42(3mm) |
|
فنکشن اور ایئر پورٹ |
3/2 براہ راست اداکاری، بہار کی واپسی، NC&ø3mm |
|
کام کرنے کا درجہ حرارت |
-20 ڈگری -60 ڈگری، اختیاری -40 ڈگری -60 ڈگری |
|
رقبہ کی درجہ بندی |
Exd IIC T6Gb (کلاس ایل زون 1) |
TYPE 2
|
سٹینلیس سٹیل 316 فلیم پروف کوائل، IP67، نامور کنکشن |
|
|
ورکنگ وولٹیج |
24/110 VDC-3.5W، 1W سے کم یا اس کے برابر؛ 110/120/220/240VAC-4VA(50/60HZ) |
|
ورکنگ میڈیم |
40µm سے کم فلٹر شدہ اور خشک ہوا، 0-8 بار |
|
بہاؤ کی شرح (دروازہ) |
CV=0.08 (1.3mm) |
|
فنکشن اور ایئر پورٹ |
3/2 براہ راست اداکاری، بہار کی واپسی، NC اور 1/4"G(NPT) |
|
کام کرنے کا درجہ حرارت |
-20 ڈگری -60 ڈگری |
|
رقبہ کی درجہ بندی |
Ex db IIC T6 Gb، Ex tb IIIC T85 ڈگری Db |
|
کیبل انٹری |
M20-1.5، اختیاری 1/2"NPT |
خصوصیات
آسان ترتیب:براہ راست-ایکٹنگ ڈھانچہ کا استعمال کرتے ہوئے، والو کور کو براہ راست برقی مقناطیسی کوائل کے ذریعے کھولنے اور بند کرنے کے لیے چلایا جاتا ہے۔ یہ پائلٹ کے دباؤ پر انحصار کیے بغیر 0-8 بار کی حد میں کام کرتا ہے، اس طرح پائلٹ ایئر سرکٹس، اضافی والوز، اور متعلقہ پائپنگ کی ضرورت کو کم کرتا ہے۔
کم خطرہ:براہ راست-ایکشن آپریشن کھلنے اور بند ہونے کے حالات قائم کرنے کے لیے تفریق دباؤ پر انحصار نہیں کرتا ہے۔ یہ اب بھی 0 بار کے قریب یا دباؤ کے اتار چڑھاو کے تحت سوئچنگ آپریشن مکمل کر سکتا ہے، اس طرح ناکافی تفریق دباؤ کی وجہ سے آپریشنل ناکامیوں سے بچا جا سکتا ہے۔
حفاظت:کوائل ایک 316 سٹینلیس سٹیل کے دھماکے-پروف ڈھانچے کا استعمال کرتی ہے، جس میں سابق IIC T6 Gb معیارات پر پورا اترتا ہے اور IP67 تحفظ کی صلاحیت رکھتا ہے۔ اسے براہ راست دھماکے کے ثبوت والے علاقوں میں نصب کیا جا سکتا ہے جیسے کہ زون 1، اضافی حفاظتی آلات کی ضرورت کو کم کرتا ہے اور ریموٹ انسٹالیشن سے وابستہ وائرنگ کے اخراجات۔
کم دیکھ بھال:والو باڈی 40μm سے کم یا اس کے برابر خشک ہوا کو فلٹر کرنے کے لیے موزوں ہے۔ چھوٹے-قطر (1.3 ملی میٹر/3 ملی میٹر) بہاؤ چینل اور بہار کی واپسی کے ڈھانچے کے ساتھ مل کر، حرکت پذیر حصوں اور کنٹرول شدہ رابطہ سطح کا مختصر اسٹروک بار بار چلنے والی آپریٹنگ حالات میں پہننے اور بدلنے کی فریکوئنسی کو کم کرتا ہے۔
ایپلی کیشنز
تیل اور گیس کی صنعت:گیس کے مستحکم ذریعہ کے بغیر کنٹرول لوپس میں استعمال کیا جاتا ہے یا کم دباؤ پر براہ راست ایکچیوٹرز کو سوئچ کرنے یا گیس کے راستوں کو کنٹرول کرنے کے لیے استعمال کیا جاتا ہے۔
کیمیائی صنعت:خطرناک علاقوں میں نیومیٹک کنٹرول سسٹم میں لاگو ہوتا ہے، براہ راست برقی سگنلز کے ذریعے گیس پاتھ سوئچنگ چلاتا ہے۔
پاور انڈسٹری:آلات کے آغاز/اسٹاپ سگنلز کی نیومیٹک ایکٹیویشن حاصل کرنے کے لیے معاون کنٹرول سسٹم میں استعمال کیا جاتا ہے۔
دھماکہ-صنعتی ماحول کا ثبوت:دھماکا خیز گیسوں یا دھول والے علاقوں کے لیے موزوں، -سائٹ گیس پاتھ کنٹرول اور سگنل پر عمل درآمد کو قابل بناتا ہے۔
